راهنمای جامع برای خازن های خنک شده آب: تقویت عملکرد و طول عمر

درک اصول خازن های خنک شده آب

خازن های خنک شده با آب نشان دهنده پیشرفت اساسی در مدیریت انرژی حرارتی در سیستم های الکترونیکی و الکتریکی با قدرت بالا هستند. این اجزای تخصصی بر خلاف همتایان خنک کننده هوا ، از خواص انتقال حرارت برتر آب برای از بین بردن گرمای اضافی استفاده می کنند و از این طریق دمای عملیاتی بهینه را حفظ می کنند و از قابلیت اطمینان و عملکرد بی نظیر در برنامه های کاربردی اطمینان می دهند.

یک خازن خنک شده آب دقیقاً چیست؟

یک خازن خنک کننده آب یک مؤلفه الکترونیکی منفعل است که برای ذخیره و آزاد کردن انرژی الکتریکی طراحی شده است ، با یک مکانیسم خنک کننده داخلی که آب را در گردش می کند تا گرمای تولید شده در حین کار خود را از بین ببرد. این طرح در برنامه هایی که در آن جریان های بالا و چرخه شارژ سریع بار باعث ایجاد بار حرارتی قابل توجهی می شوند ، مهم است که در صورت عدم کنترل ، می تواند مواد دی الکتریک را تخریب کند ، مقاومت سری معادل (ESR) را افزایش دهد و در نهایت منجر به نارسایی زودرس شود. اصل اصلی به این واقعیت وابسته است که آب در مقایسه با هوا از ظرفیت گرمای خاص و هدایت حرارتی بسیار بالاتر برخوردار است و به آن اجازه می دهد تا گرمای بسیار کارآمدتری را جذب و از بین ببرد.

ساخت و ساز به طور معمول شامل یک محفظه فلزی ، اغلب مس یا آلومینیوم است که حاوی عنصر خازن (ترکیبی از الکترودها و دی الکتریک) است. این محفظه با یک هزارتوی داخلی یا کانال هایی طراحی شده است که باعث می شود مایع خنک کننده در مجاورت قطعات تولید گرما جریان یابد. درگاه های Ingress و Egress برای اتصال به یک سیستم خنک کننده خارجی نصب شده اند. این کل مونتاژ از نظر هرمتی مهر و موم شده است تا از نشت خنک کننده به عنصر خازن یا برعکس جلوگیری شود. انتخاب خنک کننده می تواند متفاوت باشد. در حالی که آب دیونیزه شده به دلیل خاصیت حرارتی عالی و هدایت الکتریکی کم آن متداول است ، از مخلوط هایی با گلیکول یا سایر مهار کننده های دیگر برای جلوگیری از انجماد یا خوردگی استفاده می شود.

نقش مهم خنک کننده در عملکرد خازن

گرما دشمن اصلی هر خازن است. طول عمر یک خازن به طور معکوس با دمای عملیاتی آن متناسب است. برای هر 10 درجه سانتیگراد بالاتر از دمای درجه حرارت آن ، عمر عملیاتی به طور معمول نصف می شود. این قانون آرنیوس از عدم موفقیت بر اهمیت مدیریت حرارتی مؤثر تأکید می کند. در خازن های خنک کننده آب ، سیستم خنک کننده فعال مستقیماً این تخریب حرارتی را مقابله می کند. این خازن ها با حفظ دمای هسته به خوبی در محدوده ایمن ، می توانند:

• رتبه بندی های جریان موج بالاتر را بدون دفع کردن حفظ کنید.
• ظرفیت پایدار و مقادیر ESR را در طی یک دوره طولانی تر حفظ کنید.
• با اطمینان در محیط های با دمای بالا عمل کنید.
• در مقایسه با واحدهای خنک شده با هوای مشابه ، عمر خدمات قابل توجهی طولانی تر را بدست آورید.

این باعث می شود آنها در سناریوهایی که در آن خرابی گزینه ای نیست و در جایی که روش های خنک کننده منفعل به سادگی کافی نیستند ، ضروری باشد.

مزایای اصلی اجرای خنک کننده آب در سیستم های خازنی

ادغام فناوری خنک کننده آب در خازن ها مزایای زیادی را به وجود می آورد که مستقیماً به پیشرفت های سطح سیستم ترجمه می شود. این مزایا در برنامه های چگالی با قدرت بالا که در آن فضای محدود و راندمان مهم است ، برجسته است.

مدیریت حرارتی برتر و چگالی قدرت

مهمترین مزیت بهبود چشمگیر در اتلاف گرما است. هدایت حرارتی آب تقریباً 25 برابر هوا است و ظرفیت گرمای خاص آن تقریباً چهار برابر بیشتر است. این بدان معنی است که یک سیستم خنک کننده آب می تواند همان مقدار گرما را با سرعت جریان بسیار کمتری و افزایش دمای پایین تر در خود خنک کننده از بین ببرد. در نتیجه ، خازن خنک شده با آب برای اینورتر قدرت بالا سیستم ها می توانند در حین دستیابی به همان قدرت ، جمع و جور تر باشند ، یا می توانند قدرت قابل توجهی بالاتر را در همان فاکتور شکل داشته باشند. این منجر به افزایش کلی چگالی قدرت کل سیستم می شود ، یک عامل مهم در الکترونیک های مدرن مانند اینورترهای انرژی تجدید پذیر و درایوهای حرکتی صنعتی.

قابلیت اطمینان و طول عمر عملیاتی

با حفظ مداوم دمای عملیاتی پایین تر ، خازن های خنک شده با آب استرس حرارتی کمتری را تجربه می کنند. فرآیندهای الکتروشیمیایی که منجر به تبخیر الکترولیت و تخریب تدریجی دی الکتریک می شوند ، به میزان قابل توجهی کاهش می یابند. این منجر به کندتر پارامترهای کلیدی مانند خازن و ESR با گذشت زمان می شود. به عنوان مثال ، در جایی که یک خازن استاندارد ممکن است پس از 10،000 ساعت در دمای 85 درجه سانتیگراد ، 20 ٪ ضرر در خازن را مشاهده کند ، یک معادل آب با آب در دمای 55 درجه سانتیگراد ممکن است تنها 5 ٪ ضرر را پس از همان مدت نشان دهد ، به طور مؤثر یا حتی سه برابر شدن عمر مفید این مؤلفه و کاهش کل هزینه مالکیت از طریق جایگزین های کمتر مداوم.

انتخاب خازن خنک شده با آب مناسب برای برنامه خود

انتخاب یک خازن خنک آب مناسب یک فرآیند ظریف است که نیاز به بررسی دقیق پارامترهای الکتریکی ، حرارتی و مکانیکی دارد. اشتباه در انتخاب می تواند منجر به عملکرد ناکافی یا خرابی سیستم شود.

پارامترهای الکتریکی بحرانی

مشخصات الکتریکی اولیه خازن (μF) ، امتیاز ولتاژ (VDC) و جریان موج دار (بازوها) باقی مانده است. با این حال ، با خنک کننده ، قابلیت جریان موج دار بسیار افزایش می یابد. مشورت با برگه های داده سازنده برای درک رتبه فعلی موج دار با نرخ و درجه حرارت مختلف خنک کننده بسیار مهم است. در خازن خنک آب ESR کم به ویژه برای کاربردهایی مانند مبدل های فرکانس و گرمایش القایی جستجو می شود ، زیرا ESR کم تولید گرمای ذاتی (تلفات I²R) را به حداقل می رساند ، و کار سیستم خنک کننده را آسانتر می کند و باعث بهبود کارایی کلی می شود. علاوه بر این ، مقدار خازن باید نسبت به فرکانس و دامنه دما در نظر گرفته شده پایدار باشد.

ملاحظات حرارتی و مکانیکی

مقاومت حرارتی از هسته خازن به مایع خنک کننده (RTH) یک شکل مهم از شایستگی است. RTH پایین تر نشان دهنده طراحی کارآمدتر است که گرما را به طور مؤثرتر به مایع خنک کننده منتقل می کند. این پارامتر به ساخت و ساز داخلی ، مواد مورد استفاده و سرعت جریان خنک کننده بستگی دارد. سرعت جریان و افت فشار مورد نیاز در خازن باید با پمپ سیستم خنک کننده موجود سازگار باشد. از نظر جسمی ، انواع کانکتور (درگاه های نخ برای شیلنگ) و جهت گیری آنها باید با طرح سیستم سازگار باشد. به عنوان مثال ، الف خازن خنک شده آب جمع و جور برای گرمایش القایی نه تنها باید مشخصات الکتریکی مناسب داشته باشد بلکه یک فاکتور شکل نیز در محله های غالباً ایجاد شده از منبع تغذیه القاء است.

کاربردهای متنوع صنعتی از خازن های خنک شده آب

فواید منحصر به فرد خازن های خنک شده با آب ، آنها را به جزء انتخاب در طیف گسترده ای از صنایع سنگین تبدیل می کند. توانایی آنها در رسیدگی به فشارهای الکتریکی شدید در حالی که زیر باقیمانده است ، قابلیت اطمینان بسیاری از فن آوری های مدرن را دارد.

الکترونیک برق و انرژی تجدید پذیر

در قلمرو انرژی تجدید پذیر ، اینورترهای خورشیدی و باد در مقیاس بزرگ قدرت DC را به قدرت AC سازگار با شبکه تبدیل می کنند. این فرآیند شامل فرکانس های سوئیچینگ بالا و جریان های قابل توجه قابل توجهی در خازن های لینک DC است. در اینجا خازن لینک DC خنک شده واحدها برای اطمینان از ثبات و ماندگاری مستقر شده اند. آنها جریان های موج دار بالا را کنترل می کنند در حالی که خنک کننده یکپارچه آنها را در دمای پایدار نگه می دارد ، از فرار حرارتی جلوگیری می کند و چندین دهه خدمات قابل اعتماد را با حداقل نگهداری تضمین می کند ، که برای تاسیسات از راه دور و غیرقابل دسترسی مانند مزارع بادی برون مرزی بسیار مهم است.

فرآیندهای گرمایشی و ذوب صنعتی

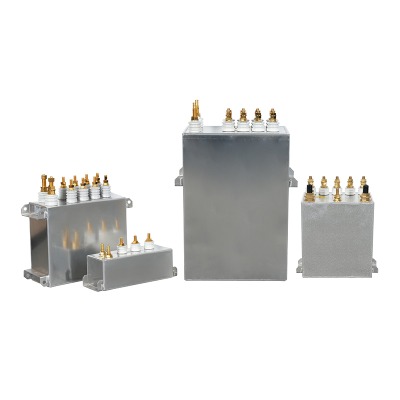

سیستم های گرمایش و ذوب القایی در فرکانس های بالا (از KHZ تا MHz) و سطح قدرت بسیار بالا (اغلب در مگاوات) کار می کنند. خازن های مخزن مورد استفاده در مدارهای رزونانس این سیستم ها در معرض جریانهای عظیم و زمینه های الکترومغناطیسی شدید قرار می گیرند. در خازن خنک کننده آب صنعتی برای ذوب کوره به طور خاص برای این محیط سخت طراحی شده است. ساخت و ساز قوی و خنک کننده کارآمد آن از تجزیه دی الکتریک تحت استرس شدید الکتریکی و حرارتی جلوگیری می کند و باعث می شود عملکرد مداوم در ریخته گری ها و کارخانه های پردازش فلزی برای ذوب ، جعل و فلزات تصفیه گرما انجام شود.

تجهیزات پزشکی و علمی

برنامه های پرقدرت محدود به صنعت سنگین نیست. تجهیزات مانند دستگاه های تصویربرداری با رزونانس مغناطیسی (MRI) و شتاب دهنده های ذرات به سیستم های الکتریکی بسیار پایدار و قدرتمند احتیاج دارند. از خازن های خنک شده در آب در تقویت کننده های گرادیان و تقویت کننده های RF چنین تجهیزات استفاده می شود ، که در آن ثبات و قابلیت اطمینان آنها برای اطمینان از تشخیص دقیق و اندازه گیری های علمی قابل مذاکره نیست.

تجزیه و تحلیل مقایسه ای: خنک کننده آب در مقابل خنک کننده هوا برای خازن ها

برای قدردانی از گزاره ارزش خازن های خنک کننده آب ، مقایسه مستقیم با روشهای سنتی خنک شده هوا ضروری است. این اختلافات قابل توجه است و تقریباً در هر جنبه ای از طراحی و عملکرد سیستم تأثیر می گذارد.

در جدول زیر تمایزهای اصلی بین این دو روش خنک کننده بیان شده است:

همانطور که جدول نشان می دهد ، انتخاب در مورد اینکه از نظر جهانی بهتر است ، نیست ، اما برای کاربرد خاص مناسب تر است. خنک کننده آب انتخابی واضح برای فشار دادن مرزهای قدرت و قابلیت اطمینان است.

نصب ، نگهداری و ادغام سیستم بهترین روشها

نصب مناسب و تعمیر و نگهداری کوشا برای تحقق فواید کامل و ماندگاری یک خازن خنک کننده آب مهم است. غفلت از این جنبه ها می تواند منجر به نشت ، گرفتگی ، خوردگی و نارسایی فاجعه بار شود.

تکنیک های نصب مناسب

نصب مکانیکی باید ایمن باشد اما نباید مسکن خازن را تحریف کند ، زیرا این می تواند جوش ها و مهر و موم ها را استرس دهد. پیروی از مقادیر گشتاور مشخص شده سازنده برای هر سخت افزار نصب بسیار مهم است. اتصالات لوله کشی نیاز به توجه دقیق دارد. از مهر و موم های مناسب (به عنوان مثال ، حلقه های O ، واشر) استفاده کنید و از اتصالات بیش از حد استفاده کنید ، که می تواند به درگاه ها آسیب برساند. خازن باید به گونه ای قرار بگیرد که هوا در هنگام پر کردن سیستم به راحتی از کانال های داخلی آن پاک شود. در حالت ایده آل ، بنادر باید به صورت عمودی به سمت بالا گرایش پیدا کنند. حلقه خنک کننده باید شامل یک فیلتر برای تله ذرات باشد که می تواند معابر داخلی باریک خازن را مسدود کند.

نگهداری و نظارت مداوم

یک برنامه نگهداری پیشگیرانه ضروری است. خنک کننده باید به طور مرتب برای کیفیت ، از جمله سطح pH ، هدایت الکتریکی و وجود مهار کننده ها بررسی شود. خنک کننده تخریب شده می تواند منجر به خوردگی و آبکاری داخلی شود ، که به طرز چشمگیری راندمان خنک کننده را کاهش می دهد و می تواند باعث شورت الکتریکی شود. این سیستم باید بطور دوره ای با خنک کننده تازه و مناسب (به عنوان مثال ، آب دیونیزه شده با مواد افزودنی ضد خوردگی) پر شده و دوباره پر شود. به طور مرتب تمام شیلنگ ها ، گیره ها و اتصالات را برای علائم سایش ، ترک خوردگی یا نشت بازرسی کنید. نظارت بر دمای خنک کننده ورود و خروج از خازن می تواند اطلاعات تشخیصی ارزشمندی را ارائه دهد. افزایش Delta-T (اختلاف دما) می تواند نشانگر کاهش جریان به دلیل گرفتگی یا مشکل پمپ یا افزایش تولید گرما از خود خازن باشد و سیگنال خرابی قریب الوقوع را نشان می دهد.

عیب یابی مسائل متداول در سیستم های خازن خنک شده با آب

حتی با یک طراحی و نصب کامل ، مسائل می تواند ایجاد شود. درک چگونگی تشخیص مشکلات متداول برای به حداقل رساندن خرابی مهم است.

شناسایی و حل نشت خنک کننده

نشت فوری ترین و آشکارترین حالت خرابی است. در صورت تشخیص خنک کننده ، سیستم باید بلافاصله خاموش شود تا از آسیب به اجزای برقی جلوگیری شود. بصری تمام اتصالات خارجی و بدنه خازن را برای منبع بازرسی کنید. نشت جزئی در اتصالات اغلب با سفت کردن اتصال یا تعویض مهر و موم قابل حل است. با این حال ، اگر نشت از بدن خازن خود باشد (یک جوش یا جوش شکست خورده) ، واحد باید جایگزین شود. استفاده از یک تستر فشار بر روی حلقه خنک کننده در هنگام نگهداری می تواند به شناسایی نشت های آهسته که بلافاصله قابل مشاهده نیستند کمک کند.

پرداختن به کاهش عملکرد خنک کننده

اگر خازن داغ تر از حد معمول در حال اجرا باشد ، علت اصلی اغلب مربوط به سیستم خنک کننده است ، نه خازن. ابتدا میزان جریان خنک کننده را بررسی کنید. یک فیلتر مسدود شده ، پمپ ناکام یا یک هواپیمای هوایی در حلقه می تواند به شدت جریان را کاهش دهد. بعد ، کیفیت خنک کننده را بررسی کنید. مایع خنک کننده متلاطم با هدایت بالا یا رشد بیولوژیکی می تواند مقیاس را بر روی سطوح داخلی سپرده و به عنوان یک عایق حرارتی عمل کند. مبدل حرارتی خارجی (رادیاتور) نیز باید مورد بازرسی قرار گیرد تا اطمینان حاصل شود که به طور موثری گرما را به محیط رد می کند (به عنوان مثال ، با گرد و غبار گرفتگی نمی شود). اگر همه اینها رد شود ، ممکن است خازن خود ناکام باشد ، به عنوان افزایش مقاومت در برابر سری معادل (ESR) ، که گرمای بیشتری برای همان جریان ایجاد می کند. اندازه گیری ESR خازن می تواند این موضوع را تأیید کند.

آینده فناوری خنک کننده خازن

تکامل خازن های خنک شده آب در حال انجام است ، که ناشی از تقاضای بی امان برای قدرت بالاتر ، اندازه کوچکتر و قابلیت اطمینان بیشتر است. روندهای آینده به سمت ادغام ویژگی های نظارت هوشمند به طور مستقیم در مونتاژ خازن اشاره می کنند. سنسورها برای اندازه گیری در زمان واقعی دمای داخلی ، فشار و حتی ESR می توانند داده های نگهداری پیش بینی کننده را ارائه دهند و به کنترل کننده های سیستم هشدار می دهند که قبل از ایجاد خرابی ، مشکلات قریب الوقوع را دارند. علاوه بر این ، تحقیقات در مورد مواد دی الکتریک جدید با تلفات ذاتاً پایین تر و تحمل دمای بالاتر ، به صورت هم افزایی با تکنیک های خنک کننده پیشرفته کار می کند تا نسل بعدی راه حل های ذخیره انرژی خازنی فوق العاده بالا را ایجاد کند. $
