یک راهنمای جامع برای خازن های فیلم DC: انتخاب ، برنامه ها و مزایا

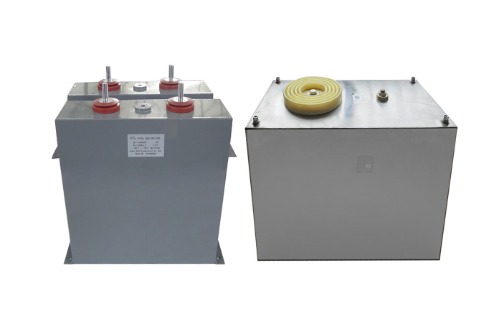

درک خازن های فیلم DC و عملکرد اصلی آنها

خازن های فیلم DC نشان دهنده یک دسته مهم از اجزای الکترونیکی منفعل است که به طور خاص برای استفاده در مدارهای جریان مستقیم (DC) طراحی شده اند. این خازن ها بر خلاف همتایان الکترولیتی خود ، از یک فیلم پلاستیکی نازک به عنوان ماده دی الکتریک خود استفاده می کنند ، که به طور دقیق فلز شده یا مجهز به الکترودهای فویل است. این ساخت و ساز اساسی منبع ثبات مشهور ، قابلیت اطمینان و ویژگی های الکتریکی عالی آنها است. آنها در طیف گسترده ای از برنامه ها ، از فیلتر کردن و سرکوب سر و صدا گرفته تا ذخیره انرژی و مدارهای اسنوبر ، ضروری هستند. مدت کارخانه خازن فیلم DC نشانگر یک مرکز تولید تخصصی است که به مهندسی دقیق و ساخت این مؤلفه ها اختصاص داده شده است ، با تمرکز بر کنترل کیفیت دقیق برای برآورده کردن نیازهای خواستار الکترونیک مدرن. درک خصوصیات ذاتی این خازن ها اولین قدم برای اعمال پتانسیل کامل آنها در هر طراحی است.

خصوصیات الکتریکی کلیدی

عملکرد یک خازن فیلم DC توسط چندین خاصیت الکتریکی کلیدی تعریف شده است که مهندسان باید در طی فرآیند انتخاب با دقت در نظر بگیرند. این پارامترها به طور مستقیم بر نحوه رفتار خازن در یک مدار تأثیر می گذارد و آیا عملکرد مورد نظر خود را به طور مؤثر در طول طول عمر عملیاتی خود انجام می دهد.

• ارزش و تحمل ظرفیت: این نشان می دهد میزان انرژی الکتریکی که خازن می تواند ذخیره کند. خازن های فیلم در طیف گسترده ای از مقادیر ، به طور معمول از Picofarads (PF) تا میکروفاد (μF) در دسترس هستند. تحمل انحراف مجاز از مقدار خازن اسمی اعلام شده ، که اغلب برای انواع فیلم تنگ است (به عنوان مثال ، 1 ± ، 5 ±)) مشخص می کند.
• ولتاژ دارای امتیاز (ولتاژ کار DC): این حداکثر ولتاژ DC مداوم است که می تواند بدون خطر خرابی برای خازن اعمال شود. انتخاب یک خازن با رتبه ولتاژ که بیش از حداکثر ولتاژ مورد انتظار در مدار ، از جمله هرگونه گذرا یا سنبله ، برای اطمینان از قابلیت اطمینان طولانی مدت بسیار مهم است.
• فاکتور اتلاف (DF) یا برنزه δ: این پارامتر از دست دادن انرژی ذاتی در خازن اندازه گیری می کند. یک عامل اتلاف پایین همیشه مطلوب است ، زیرا این نشان دهنده راندمان بالاتر و خود گرمایش کمتر است ، که در برنامه های با فرکانس بالا یا پرقدرت از اهمیت ویژه ای برخوردار است.
• مقاومت عایق (IR): این مقاومت مواد دی الکتریک در برابر نشت جریان را اندازه گیری می کند. مقاومت عایق بالا مشخصه ای از خازن های با کیفیت فیلم است که از بین رفتن حداقل انرژی در طول نشت به مرور زمان اطمینان می دهد.
• مقاومت سری معادل (ESR): در حالی که به طور معمول در خازن های فیلم بسیار کم است ، ESR مقاومت مؤثر در سری با خازن است که تمام ضررها را به خود اختصاص می دهد. ESR کم برای برنامه های مربوط به جریان های بالا ، مانند سوئیچینگ منبع تغذیه بسیار مهم است.

انتخاب خازن فیلم DC مناسب برای پروژه خود

انتخاب خازن بهینه فیلم DC یک فرآیند ظریف است که فراتر از خازن و رتبه بندی ولتاژ به سادگی گسترش می یابد. این شامل درک عمیقی از محیط کاربرد ، فشارهای الکتریکی و انتظارات عملکرد است. اشتباه در انتخاب می تواند منجر به خرابی زودرس ، نقص مدار یا عملکرد ناکارآمد شود. بنابراین ، یک رویکرد سیستماتیک مورد نیاز است ، وزن و محدودیت های فیلم های مختلف دی الکتریک در برابر خواسته های خاص پروژه. در این بخش شما را از طریق عوامل مهم تصمیم گیری راهنمایی می کند و به شما کمک می کند تا با اطمینان در روند انتخاب حرکت کنید و اطمینان حاصل کنید که مؤلفه ای که شما انتخاب می کنید نه تنها متناسب با شماتیک بلکه در عملکرد دنیای واقعی آن نیز برتری دارد.

مقایسه انواع مختلف فیلم دی الکتریک

نوع فیلم پلاستیکی مورد استفاده به عنوان دی الکتریک ، تمایز اصلی در بین خازن های مختلف فیلم DC است. هر ماده مجموعه ای منحصر به فرد از تجارت بین هزینه ، اندازه ، خاصیت الکتریکی و پایداری دما را ارائه می دهد. در جدول زیر یک نمای کلی از رایج ترین فیلم های دی الکتریک مورد استفاده در صنعت ارائه شده است. این مقایسه برای انتخاب آگاهانه ضروری است ، زیرا دی الکتریک رفتار اساسی خازن را دیکته می کند.

در جدول زیر تفاوتهای کلیدی بین پلی استر (PET) ، پلی پروپیلن (PP) ، پلی اتیلن نفتالات (PEN) و سولفید پلی فنیلن (PPS) بیان شده است. به عنوان مثال ، در حالی که پلی استر تعادل خوبی از هزینه و عملکرد را برای برنامه های DC با هدف عمومی ارائه می دهد ، پلی پروپیلن به دلیل ضریب اتلاف بسیار کم ، از نظر فرکانس بالا و قدرت بالا برتر است. در مقابل ، پلی اتیلن نفتالات ثبات دما بهتر از پلی استر را فراهم می کند ، و این امر را برای محیط های خواستار تر مناسب می کند.

این مقایسه دقیق نشان می دهد که هیچ دی الکتریک "بهترین" وجود ندارد. انتخاب کاملاً وابسته به کاربرد است. درک این خصوصیات مادی جنبه اساسی کار انجام شده در هر معتبر است کارخانه خازن فیلم DC ، جایی که تمرکز روی تطبیق مواد مناسب با نیازهای مشتری است.

ملاحظات زیست محیطی و عملیاتی

فراتر از مشخصات الکتریکی ، محیط عملیاتی فیزیکی نقش مهمی در ماندگاری و قابلیت اطمینان یک خازن فیلم DC دارد. عواملی مانند دمای محیط ، رطوبت ، استرس مکانیکی و شرایط لحیم کاری باید با دقت ارزیابی شوند.

• دامنه دما: هر خازن برای یک محدوده دمای خاص عملیاتی رتبه بندی می شود. اطمینان از این که این محدوده هم دمای عملیاتی حالت پایدار و هر گونه سنبله حرارتی بالقوه را در تجهیزات در بر می گیرد ، بسیار حیاتی است. قرار گرفتن در معرض طولانی مدت در دمای فراتر از امتیاز ، زندگی مؤلفه را به شدت کوتاه می کند.
• رطوبت و محیط های خشن:
• برای کاربردهای در معرض رطوبت بالا یا جوهای خورنده ، خازن های دارای کپسوله سازی قوی (به عنوان مثال ، پوشش رزین اپوکسی ، موارد فلزی که به صورت هرمتیک مهر و موم شده اند) برای جلوگیری از ورود رطوبت لازم هستند ، که می تواند خصوصیات دی الکتریک را تخریب کرده و منجر به نارسایی فاجعه بار شود.
• استحکام مکانیکی: ساخت خازن باید در برابر ارتعاشات مکانیکی و شوکهای ذاتی در کاربرد آن مقاومت کند. به عنوان مثال ، خازن های موجود در سیستم های خودرو یا هوافضا برای جلوگیری از شکستن نیاز به سرب و ساخت داخلی دارند.
• الزامات اشتعال: در کاربردهای مهم ایمنی ، خازن ها ممکن است برای جلوگیری از انتشار آتش سوزی در صورت خرابی مؤلفه ، نیاز به رعایت رتبه بندی های خاص اشتعال (به عنوان مثال ، UL 94 V-0) داشته باشند.

پرداختن به این ملاحظات مقدماتی بسیار مهم است نحوه انتخاب یک خازن فیلم DC Link برای قابلیت اطمینان طولانی مدت ، اطمینان از انجام مؤلفه انتخاب شده به طور مداوم در طول طول عمر مورد انتظار محصول نهایی عمل می کند.

برنامه های اولیه و استفاده از موارد در الکترونیک مدرن

ترکیب منحصر به فرد از خواص ارائه شده توسط خازن های فیلم DC ، آنها را به عنوان مؤلفه انتخاب در طیف متنوعی از سیستم های الکترونیکی تبدیل می کند. توانایی آنها در رسیدگی به ولتاژهای بالا ، نشان دادن خسارات کم و حفظ ثبات در شرایط مختلف ، عملکردهای باز کردن عملکرد را که با سایر فن آوری های خازن دستیابی دشوار است ، باز می کند. از تبدیل و کنترل قدرت به پردازش دقیق سیگنال ها ، این خازن ها سکوت پیشرفت تکنولوژیکی را در صنایع امکان پذیر می کنند. این بخش به مهمترین زمینه های کاربردی می پردازد ، نشان می دهد که چرا درک عمیق از این موارد برای هر مهندس طراحی یا متخصص تهیه کار با یک کارخانه خازن فیلم DC .

سیستم های منبع تغذیه و تبدیل

شاید گسترده ترین منطقه کاربردی برای خازن های فیلم DC در الکترونیک برق باشد. آنها اجزای اساسی در منبع تغذیه حالت سوئیچ (SMP) ، اینورترها ، مبدل ها و درایوهای موتور هستند. در این سیستم ها ، آنها چندین کارکرد مهم را انجام می دهند که برای عملکرد کارآمد و پایدار ضروری هستند.

• خازن های DC-Link: در اینورترها و مبدل هایی که DC را به AC یا ولتاژ DC متفاوت تغییر می دهند ، خازن DC-Link بین یکسو کننده و مرحله اینورتر قرار می گیرد. نقش اصلی آن تثبیت ولتاژ اتوبوس DC با جذب و تأمین جریانهای موج دار بالا است و در نتیجه نوسانات ولتاژ را به حداقل می رساند. این یک برنامه کاربردی است که به خازن هایی با ESR کم و ESL کم نیاز دارد تا جریان های بالایی را بدون گرمایش بیش از حد کنترل کنند.
• فیلتر ورودی/خروجی: از خازن های فیلم در هر دو مراحل ورودی و خروجی منبع تغذیه برای فیلتر کردن تداخل الکترومغناطیسی (EMI) و سر و صدای با فرکانس بالا استفاده می شود. این امر رعایت مقررات سازگاری الکترومغناطیسی (EMC) را تضمین می کند و قدرت پاک را برای اجزای حساس پایین دست فراهم می کند.
• مدارهای Snubber: خازن های Snubber با محدود کردن میزان افزایش ولتاژ (DV/DT) و سرکوب سنبله های ولتاژ که در هنگام انتقال انتقال وجود دارد ، از بین دستگاه های سوئیچینگ مانند IGBT و MOSFET استفاده می شود. این برنامه خازن هایی را با خاصیت خود درمانی عالی و قابلیت کنترل پالس بالا می طلبد.

روند انتخاب برای برنامه های خازن فیلم ولتاژ بالا DC در برق الکترونیک به ویژه سختگیرانه است ، با تمرکز بر قدرت پالس ، کنترل فعلی RMS و مدیریت حرارتی برای اطمینان از قابلیت اطمینان بی بدیل در زیرساخت های بحرانی.

برنامه های پیشرفته و طاقچه

فراتر از الکترونیک برق جریان اصلی ، ویژگی های برتر خازن های فیلم ، استفاده از آنها را در چندین زمینه پیشرفته و طاقچه امکان پذیر می کند که در آن عملکرد نمی تواند به خطر بیفتد.

سیستم های انرژی تجدید پذیر

در اینورترهای خورشیدی فتوولتائیک (PV) و مبدل های توربین بادی ، خازن های فیلم DC در مدار لینک DC استفاده می شوند. آنها باید برای چندین دهه تحت تأثیر سطح قدرت و اغلب در شرایط محیطی به چالش کشیده شوند. عمر و ثبات طولانی آنها باعث می شود آنها برای این برنامه های انرژی سبز مناسب باشند ، جایی که نگهداری و جایگزینی پرهزینه و نامطلوب است.

وسایل نقلیه برقی و ترکیبی (EV/HEV)

پیشرانه های وسایل نقلیه برقی به خازن های فیلم با کارایی بالا متکی هستند. آنها در اینورترهای اصلی کشش که موتورها را هدایت می کنند ، در شارژرهای پردازنده و مبدل های DC-DC استفاده می شوند. در اینجا ، آنها باید عملکرد استثنایی را در زیر محیط درجه حرارت بالا به نمایش بگذارند و از یکپارچگی مکانیکی برای مقاومت در برابر لرزش مداوم برخوردار باشند. این یک منطقه کلیدی است که در آن سوال خازن فیلم در مقابل خازن سرامیکی برای فرکانس بالا به دلیل ثبات ظرفیت بالاتر و کنترل ولتاژ ، به نفع انواع فیلم حل و فصل می شود.

قدرت پالس و تجهیزات پزشکی

برنامه های کاربردی مانند دفیبریلاتورها ، ماشین آلات MRI و سیستم های لیزر به خازن هایی نیاز دارند که می توانند در مدت زمان بسیار کمی انرژی بسیار زیادی را تخلیه کنند. خازن های تخصصی فیلم DC ، اغلب با طرح های الکترود فلزی ، برای پاسخگویی به این خواسته های تخلیه شدید پالس با خیال راحت و مکرر طراحی شده اند.

مزایای فن آوری های خازن جایگزین

در هنگام طراحی مدار ، مهندسان در بین چندین فناوری خازن ، در درجه اول سرامیک ، الکترولیتی (آلومینیوم و تانتالوم) و فیلم انتخابی دارند. هر کدام جای خود را دارند ، اما خازن های فیلم DC مجموعه ای از مزایای قانع کننده را ارائه می دهند که آنها را در سناریوهای بی شماری به راه حل ترجیحی تبدیل می کند. درک این مزایا برای قدردانی از گزاره ارزش آنها مهم است و مشخصات آنها را در طرح هایی که عملکرد ، طول عمر و ایمنی مهم است ، توجیه می کند. این تجزیه و تحلیل مقایسه ای نشان می دهد که چرا خازن های فیلم اغلب از گزینه های خود بهتر عمل می کنند و منطقی تر برای انتخاب آنها فراهم می کنند.

فیلم در مقابل خازن های سرامیکی (MLCCS)

خازن های سرامیکی چند لایه (MLCC) به دلیل اندازه کوچک و پاسخ با فرکانس بالا بسیار محبوب هستند. با این حال ، برای بسیاری از برنامه های DC ، خازن های فیلم مزایای مشخصی دارند ، به خصوص وقتی صحبت شود خازن فیلم در مقابل خازن سرامیکی برای فرکانس بالا برنامه های کاربردی

• پایداری ظرفیت: خازن های سرامیکی ، به ویژه آنهایی که با دی الکتریک کلاس 2 ساخته شده اند (مانند X7R ، X5R) ، با ولتاژ و درجه حرارت تعصب DC کاربردی ، ظرفیت قابل توجهی را نشان می دهند. خازن های فیلم ، به ویژه پلی پروپیلن ، مقادیر خازن قابل توجهی پایدار را در شرایط مختلف الکتریکی و محیطی ارائه می دهند ، که برای زمان بندی ، فیلتر و مدارهای رزونانس بسیار مهم است.
• رسیدگی به ولتاژ: در حالی که MLCC های ولتاژ بالا وجود دارند ، خازن های فیلم به طور کلی برای برنامه های DC با ولتاژ بالا (به عنوان مثال ، بالاتر از 500 ولت) در دسترس و مقرون به صرفه تر هستند. آنها همچنین از میکروفونیک و اثرات پیزو الکتریک که خازن های سرامیکی را طاعون می کنند ، رنج نمی برند.
• قابلیت اطمینان و حالت خرابی: خازن های فیلم به دلیل خاصیت "خود درمانی" خود شناخته شده اند ، جایی که یک شکست دی الکتریک موضعی ، فلزات اطراف را تبخیر می کند ، گسل را منزوی می کند و به خازن اجازه می دهد تا عملکرد خود را ادامه دهد. خازن های سرامیکی می توانند مدار کوتاه را شکست دهند ، که می تواند برای مدار فاجعه بار باشد.

فیلم در مقابل خازن های الکترولیتی

خازن های الکترولیتی آلومینیوم اغلب برای خازن بالای حجم و مقرون به صرفه و مقرون به صرفه انتخاب می شوند. با این وجود ، خازن های فیلم در چندین زمینه مهم از آنها پیشی می گیرند و استفاده از آنها را در برنامه های کاربردی تر توجیه می کنند.

• طول عمر و طول عمر: خازن های الکترولیتی دارای طول عمر محدودی هستند که اغلب در هزاران ساعت اندازه گیری می شوند ، زیرا الکترولیت آنها به تدریج خشک می شود. خازن های فیلم ، بدون الکترولیت مایع ، دارای یک زندگی عملیاتی فوق العاده طولانی ، به طور معمول بیش از 100000 ساعت هستند و به همان روش در معرض مکانیسم های سایش نیستند.
• عملکرد الکتریکی: خازن های فیلم از مقاومت سری معادل بسیار پایین تر (ESR) و فاکتور اتلاف پایین تر در محدوده فرکانس گسترده برخوردار هستند. این امر باعث می شود که آنها در برنامه های دارای جریان های موج دار بالا ، باعث کاهش تولید گرما و بهبود کارایی کلی سیستم شوند.
• قطبیت و قابلیت اطمینان: خازن های الکترولیتی قطبی شده اند ، به این معنی که باید با قطبیت صحیح DC در ارتباط باشند یا شکست خواهند خورد. خازن های فیلم غیر قطبی هستند ، نصب را ساده می کنند و خطر خرابی قطبی سازی نادرست را از بین می برند. علاوه بر این ، ساخت و ساز قوی خازن های فیلم باعث می شود که آنها نسبت به شوک و لرزش مستعد کمتری باشند.

این تجزیه و تحلیل تأکید می کند که چرا خازن فیلم قدرت طولانی DC الزامات ، مانند اتوماسیون صنعتی یا زیرساخت های انرژی تجدید پذیر ، فناوری فیلم انتخاب بی نظیری نسبت به الکترولیتیک است.

اطمینان از قابلیت اطمینان و عملکرد بلند مدت

مشخص کردن یک خازن فیلم با کیفیت بالا DC تنها بخشی از معادله برای یک طراحی موفق است. اطمینان از قابلیت اطمینان آن در طول عمر مورد نظر محصول ، نیاز به توجه دقیق به دفع ، نصب و شرایط عملیاتی دارد. استحکام ذاتی خازن های فیلم می تواند با استفاده نادرست به خطر بیفتد و منجر به خرابی های میدانی شود که به راحتی می توان از آن جلوگیری کرد. در این بخش بهترین شیوه ها و ملاحظات اصلی برای به حداکثر رساندن عملکرد و ماندگاری این مؤلفه ها در سیستم های الکترونیکی شما تشریح شده است. پایبندی به این دستورالعمل ها عملی است که توسط همه معتبر قهرمان می شود کارخانه خازن فیلم DC و برای ساخت محصولات بادوام و قابل اعتماد ضروری است.

عمل انتقادی ولتاژ و دما

Derating عمل عملیاتی کردن یک جزء زیر حداکثر محدودیت های خود برای افزایش قابلیت اطمینان و گسترش عمر خدمات خود است. برای خازن های فیلم DC ، دو پارامتر مهم برای پایین آمدن ولتاژ و دما هستند.

• ولتاژ دفع: این یک عمل استاندارد و بسیار توصیه شده برای استفاده از ضریب تخلیه حداقل 20 ٪ در ولتاژ DC دارای امتیاز خازن است. به عنوان مثال ، یک خازن دارای امتیاز برای 100 ولت DC نباید در ولتاژهای مداوم بالاتر از 80 ولت در برنامه قرار گیرد. این حاشیه برای گذرا ، سنبله و سایش دی الکتریک طولانی مدت ، به طور قابل توجهی احتمال شکست دی الکتریک را کاهش می دهد.
• دماء دما: به طور مشابه ، خازن باید در دمایی بسیار پایین تر از حداکثر دمای خود عمل کند. نگه داشتن دمای هسته خازن (که دمای محیط به علاوه گرمایش داخلی از جریان موج دار است) حداقل 10-20 درجه سانتیگراد زیر حداکثر امتیاز می تواند عمر عملیاتی آن را به طرز چشمگیری افزایش دهد. به عنوان یک قانون شست ، برای هر 10 درجه سانتیگراد در دمای کار ، امید به زندگی یک خازن فیلم تقریباً دو برابر می شود.

درک و اجرای چگونه آزمایش کنیم خازن فیلم دی سی برای شکست بخشی از یک فرایند تضمین کیفیت قوی است ، اما جلوگیری از عدم موفقیت از طریق دفع محتاطانه یک استراتژی بسیار مؤثر است.

توصیه های هندلینگ ، ذخیره سازی و لحیم کاری

فرآیندهای کنترل فیزیکی و مونتاژ همچنین می تواند بر عملکرد خازن های فیلم تأثیر بگذارد. دستورالعمل های زیر سازنده مهم است.

• استرس مکانیکی: از قرار دادن بدن خازن و به ویژه منجر به خم شدن بیش از حد یا استرس مکانیکی خودداری کنید. برای خازن های سرب شعاعی ، سربها نباید از فاصله مشخصی (به عنوان مثال ، 3-5 میلی متر) از محاصره نزدیکتر شوند تا از آسیب رساندن به تماس داخلی جلوگیری شود.
• شرایط ذخیره سازی: خازن های فیلم باید در یک محیط خنک و خشک ذخیره شوند. در حالی که آنها نسبت به MLCC کمتری دارند ، قرار گرفتن در معرض طولانی مدت در معرض رطوبت بالا هنوز نامطلوب است. برای دستگاه های سطح سطح ، پیروی از دستورالعمل های سطح حساسیت رطوبت سازنده (MSL) برای جلوگیری از "پاپ کورن" در هنگام لحیم کاری بازتاب بسیار مهم است.
• پروفایل لحیم کاری: به طور دقیق به دمای لحیم کاری توصیه شده و پروفایل های زمان ارائه شده در برگه داده سازنده رعایت کنید. گرمای بیش از حد در حین موج یا لحیم کاری بازتاب می تواند به ساختار داخلی آسیب برساند و فیلم پلاستیکی دی الکتریک را ذوب کند و عملکرد خازن را به طور دائم تخریب کند. $
