خازن های ذوب شده توضیح داده شده: علل ریشه ، نکات پیشگیری و رفع

خازن های ذوب شده چیست و چرا آنها اهمیت دارند

خازن های ذوب شده خازن هایی هستند که به دلیل گرمای بیش از حد ، استرس الکتریکی یا اضافه بار طولانی مدت ، از نظر جسمی تغییر شکل یافته ، درز یا جزئی ذوب شده اند. در مدارهای الکترونیکی ، خازن ها انرژی الکتریکی ، سر و صدای فیلتر را ذخیره و آزاد می کنند و ولتاژ را تثبیت می کنند. هنگامی که آنها با ذوب شدن شکست می خورند ، عواقب آن می تواند از کاهش عملکرد تا کامل عدم موفقیت دستگاه باشد.

چگونه خازن های ذوب شده رخ می دهند

• گرمی بیش از حد : دمای بالا پایدار ، پوشش خازن را به خصوص در دستگاه های با تهویه ضعیف نرم یا تغییر شکل می دهد.
• بار اضافی برقی : استفاده از ولتاژ بالاتر از مقدار امتیاز ، گرمایش داخلی و تجزیه مواد را تسریع می کند.
• استرس طولانی مدت : عملکرد مداوم نزدیک به حداکثر ظرفیت دارای امتیاز ، طول عمر را کوتاه می کند.

علائم معمولی خازن های ذوب شده

• محفظه بزرگ یا تغییر شکل
• پلاستیک ذوب شده قابل مشاهده یا الکترولیت نشت شده
• علائم را در نزدیکی پایانه های خازن بسوزانید
• زوزه زدن ، سوسو زدن یا بی ثباتی غیرمعمول در دستگاه

چرا خازن های ذوب شده اهمیت دارند

• ایمنی الکتریکی : خازن های ذوب شده می توانند اتصال کوتاه داشته باشند و باعث ایجاد جرقه یا خطرات آتش سوزی شوند.
• قابلیت اطمینان دستگاه : یک خازن تک شکست خورده می تواند کل مدار را بی ثبات کند.
• هزینه های تعمیر : نادیده گرفتن علائم اولیه می تواند منجر به آسیب در اجزای اطراف شود.

مقایسه پارامتر خازن: سالم در مقابل ذوب شده

درک خازن های ذوب شده: علل ، پیشگیری و راه حل ها

خازن های ذوب شده یک نقطه شکست رایج در مدارهای الکترونیکی است که اغلب در اثر گرما ، استرس ولتاژ یا عوامل محیطی ایجاد می شود. برای گسترش طول عمر دستگاه های الکترونیکی و جلوگیری از تعمیرات پرهزینه ، درک این نکته مهم است که چرا خازن ها ذوب می شوند ، چگونه می توانند از آن جلوگیری کنند و چه راه حل هایی در دسترس هستند.

علل خازن های ذوب شده

• گرمای بیش از حد از تهویه ضعیف : جریان محدود هوا در داخل دستگاه ها می تواند باعث ایجاد گرما شود و پوشش خازن را نرم کند. عملکرد طولانی در محیط های بالاتر از 40 درجه سانتیگراد باعث افزایش تخریب می شود.
• بیش از رتبه بندی ولتاژ : استفاده از ولتاژ فراتر از حداکثر امتیاز خازن ، استرس داخلی را افزایش می دهد و منجر به جریان بیش از حد نشت و گرمایش موضعی می شود.
• جریان موج دار بالا : جریان موج دار فراتر از حد مجاز ، گرمای اضافی ایجاد می کند ، که در مدارهای منبع تغذیه فاقد فیلتر مناسب است.
• تخریب مواد با گذشت زمان : خشک کردن الکترولیت ، تجزیه عایق و آسیب مهر و موم می تواند باعث ذوب شدن در بار شود.

پیشگیری از خازن های ذوب شده

راه حل برای خازن های ذوب شده

• بازرسی و تشخیص : برای تأیید عملکرد و بررسی آسیب گرمای اطراف از مولتی متر یا ESR متر استفاده کنید.
• حذف ایمن : خازن را به طور کامل قبل از ویرانی تخلیه کنید. از گرمای بیش از حد PCB خودداری کنید.
• تعویض : خازن ها را با رتبه بندی ولتاژ برابر یا بالاتر و دما انتخاب کنید ، با تحمل جریان موج بالاتر برای مدارهای برق.
• اعتبار سنجی پس از ترمیم : پایداری ولتاژ تست و سرکوب موج دار ، دما را در حین کار اولیه کنترل کنید.

نحوه تشخیص خازن های ذوب شده به طور موثر

تشخیص خازن های ذوب شده برای تأیید تخریب عملکرد ، به بازرسی بصری و آزمایش الکتریکی نیاز دارد. تشخیص زودرس می تواند از آسیب بیشتر مدار جلوگیری کرده و هزینه های تعمیر را کاهش دهد.

مرحله 1: بازرسی بصری

• تغییر شکل بدنی را بررسی کنید : تاپ های برآمدگی ، پوشش پیچیده یا پلاستیک ذوب شده نشانگر گرمای بیش از حد است.
• به دنبال نشت یا علائم سوختگی باشید : الکترولیت نشت شده یا مناطق PCB تیره نشان دهنده نارسایی شدید است.
• اجزای اطراف را ارزیابی کنید : گرما از خازن ذوب شده می تواند به مقاومت ، دیودها یا IC آسیب برساند.

مرحله 2: آزمایش الکتریکی

• اندازه گیری ظرفیت : مقدار اندازه گیری شده را با خازن رتبه بندی مقایسه کنید. کاهش بیش از 20 ٪ نشانه وخامت است.
• بررسی مقاومت سری معادل (ESR) : ESR بالا باعث افزایش تولید گرما و کاهش کارایی می شود.
• تست جریان نشت : نشت بیش از حد نشان دهنده تجزیه داخلی است.

مرحله 3: آزمایش در مقابل آزمایش خارج از مدار

• در مدار : سریعتر ، اما سایر مؤلفه ها ممکن است بر خوانش تأثیر بگذارد.
• خارج از مدار : دقیق تر ، برای مدارهای بحرانی توصیه می شود.

مقایسه پارامتر تشخیصی

مرحله 4: تأیید گسل

• اگر هر دو آزمایش فیزیکی و الکتریکی ناهنجاری ها را تأیید کنید ، خازن را جایگزین کنید.
• برای موارد مرزی ، برای رسیدن به روند خرابی زودهنگام ، دما را در حین کار کنترل کنید.

نکات پیشگیری برای جلوگیری از خازن های ذوب شده

از پیش خازن های ذوب شده برای اطمینان از ثبات ، ایمنی و ماندگاری سیستم های الکترونیکی ضروری است. با کنترل شرایط عملیاتی ، انتخاب مؤلفه های با کیفیت و پیروی از بهترین شیوه ها ، می توانید خطر خرابی خازن را به میزان قابل توجهی کاهش دهید.

1. از خازن های با کیفیت بالا استفاده کنید

انتخاب خازن ها از تولید کنندگان قابل اعتماد اولین قدم برای پیشگیری است. با بیش از 40 سال تجربه ، شرکت خازن قدرت Jiande Antai Power ، Ltd . متخصص در خازن گرمایش و ذوب القایی با خازن های فیلتر DC وت خازن های ولتاژ بالا بشر محصولات معتبر ISO9001 و CE آنها در شرایط خواستار عملکرد مداوم را تضمین می کنند.

5. دمای عملیاتی ایمن را حفظ کنید

• دمای محیط زیر 40 درجه سانتیگراد را برای بیشتر برنامه ها نگه دارید. در حالت ایده آل در حدود 25 درجه سانتیگراد.
• برای بهبود اتلاف گرما از سینک های گرما ، فن های خنک کننده یا دهانه های تهویه استفاده کنید.
• از قرار دادن خازن ها در نزدیکی اجزای گرمای بالا خودداری کنید.

3. ولتاژ و جریان جریان

• خازن ها را در 70-80 ٪ از حداکثر ولتاژ دارای امتیاز آنها برای طول عمر طولانی.
• جریان موج را درون خود نگه دارید 80 ٪ از ظرفیت رتبه بندی شده برای جلوگیری از گرمایش داخلی.

4. نگهداری و بازرسی منظم

• بررسی های سالانه را برای ظرفیت ، ESR و وضعیت جسمی .
• قبل از وقوع خرابی کل ، خازن هایی را که نشان می دهد مقدار شکاف ، ذوب یا بالا ESR را جایگزین کنید.

5. حفاظت از محیط زیست

• از قرار گرفتن در معرض رطوبت ، گازهای خورنده یا تجمع گرد و غبار خودداری کنید.
• برای محیط های با رعایت بالا ، از خازن هایی با طرح های مقاوم در برابر رطوبت استفاده کنید.

دستورالعمل های پارامتر فنی برای پیشگیری

شرکت خازن قدرت Jiande Antai Power ، Ltd . نه تنها خازن های با کارایی بالا بلکه ارائه می دهد راه حل های سفارشی برای نیازهای خاص صنعتی این شرکت با داشتن تجهیزات پیشرفته تولید ، مواد اولیه وارداتی و یک تیم تحقیق و توسعه ماهر ، تضمین می کند که محصولات خود از بالاترین کیفیت و استانداردهای ایمنی برخوردار هستند. با ترکیب انتخاب مؤلفه کیفیت با شیوه های استفاده مناسب ، می توانید به طور موثری از خازن های ذوب شده جلوگیری کرده و از قابلیت اطمینان سیستم بلند مدت اطمینان حاصل کنید.

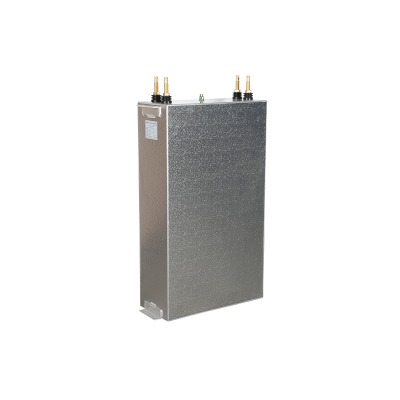

کوره های القایی 4.0kV 600 هرتز خازن های خنک شده آب $ $
